Mehr Performance, Zuverlässigkeit und Designfreiheit in einem Paket.
3M™ Friction Shims machen es möglich.
Bis zu 5-fache Reibungserhöhung mit 3M™ Friction Shims
Friciton Shims ermöglichen zuverlässige Lösungen für kritische Verbindungen in der Automobilindustrie. Sicherheit bei hohen Scherkräften im Fahrwerk. Verbesserung der Drehmomentübertragung und Optimierung der Leistungsdichte in Fahrzeugen mit Verbrennungsmotoren sowie mit Hybrid- oder Elektroantrieb.
-
Durch den Einbau von 3M™ Friction Shims in Ihre Fahrwerks- und Antriebsstrangkonstruktionen können Sie den Haftreibungskoeffizienten um das bis zu 5-fache erhöhen und so die Leistung und Zuverlässigkeit bei Spitzenbelastungen verbessern – und das alles bei erweiterter Designflexibilität.
3M verbindet Know-how der Weltklasse in technischer Keramik mit mehr als einem Jahrhundert Erfahrung. 3M™ Friction Shims sind ultradünn, kompakt, reproduzierbar, intern ausgiebig getestet und in hohem Maße an Ihre genauen Designanforderungen anpassbar.
-
300 Millionen 3M™ Friction Shims sind weltweit in Fahrzeugen im Einsatz.
Stärken und Optimieren Sie Ihr Automobildesign
Reibungserhöhung bei Fahrgestell- und Achskonstruktionen
Durch den Einbau von 3M™ Friction Shims in Ihre Fahrwerks- und Achsenkonstruktionen können Schraubverbindungen höhere Belastungen übertragen und gleichzeitig Mikrobewegung verhindert werden. Mit den verschiedenen Friction Shim Grades lassen sich auch hoch beanspruchte Komponenten mit unterschiedlichen Oberflächen sicher und zuverlässig verbinden.
Erfahren Sie mehr über die Vorteile von 3M™ Friction Shims für die Automobilindustrie
-
Reibungserhöhung im Fahrwerk von Rennwagen
3M™ Friction Shims werden in Fahrgestellen von Rennwagen verwendet, z. B. für die Motorbefestigung, Aufhängung und Verbindungen zum Achsträger. Reibwerterhöhende Folien tragen dazu bei, kritische Verbindungen zu stärken, damit diese auch unter härtesten Fahrbedingungen standhalten.
-
Nebengeräusche und Leichtbau
3M™ Friction Shims stabilisieren Schraubverbindungen und verringern so die Mikrobewegungen, die Geräusche, Vibrationen und Rauheit („NVH“) verursachen. Sie erleichtern auch den Leichtbau, da sie die Verwendung kleinerer und leichterer Schrauben und Verbindungselemente ermöglichen.
Reibungserhöhung für Montageanwendungen bei Fahrgestellen von Elektrofahrzeugen

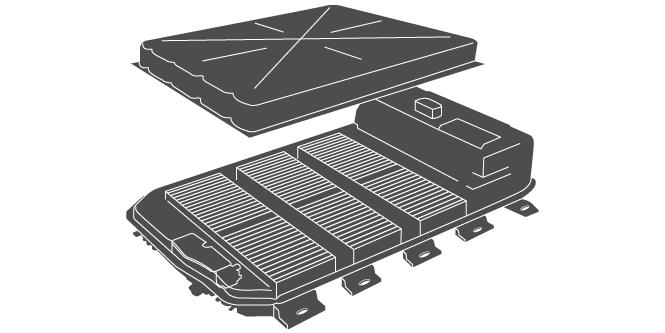

Da Batterien von Elektrofahrzeugen immer größer und anspruchsvoller werden, benötigen Automobilingenieure Lösungen für die Fahrgestellmontage, die den Belastungen standhalten, ohne das Gewicht zu erhöhen. 3M™ Friction Shims ermöglichen es, dass Schraubverbindungen bis zu 5× mehr Scherkraft aushalten und so das Gewicht schwerer Batteriepacks tragen können. Sie funktionieren mit ungleichen Kontaktflächen wie Aluminium, e-beschichtetem Stahl, lackierten Oberflächen und Oberflächen aus Verbundwerkstoffen. Sie tragen sogar zur Verkleinerung von Bauteilen bei, da sie die Verwendung kleinerer und leichterer Schrauben und Verbindungselemente ermöglichen.
-

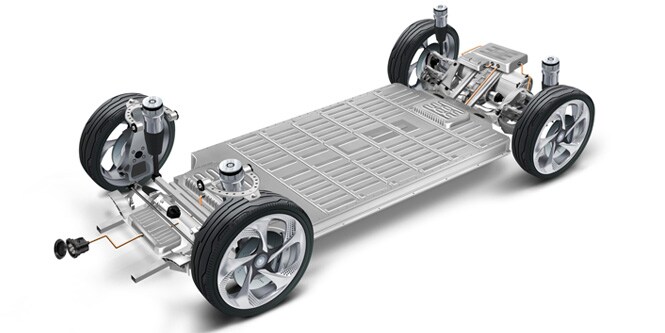

3M™ Friction Shims verstärken und sichern Schraubverbindungen im Fahrgestell und ermöglichen dadurch neue Konfigurationen, wie z. B. Skateboard-Fahrgestelle.
-
Sie verstärken verschraubte Batteriebefestigungssysteme, ohne dass eine Neukonstruktion erforderlich ist.
Reibungserhöhung für Anwendungen mit Elektromotoren

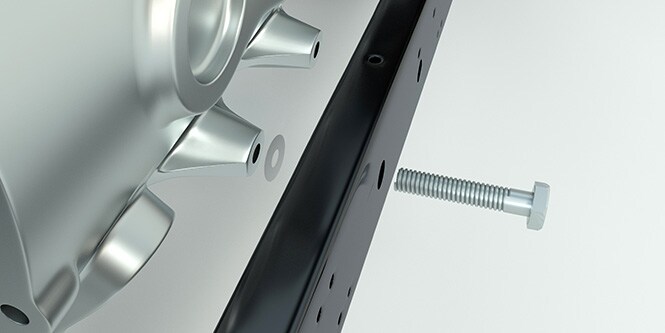

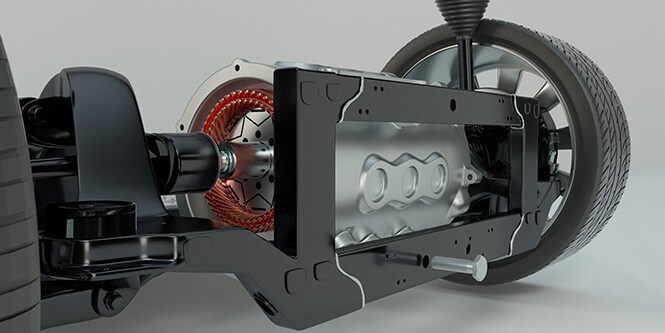

Drehmomentübertragung in e-Antriebssträngen maximieren. Nutzen Sie die volle Leistung Ihres Elektromotors. 3M™ Friction Shims können die Reibungskoeffizienten in Torsionsverbindungen um das bis zu 5-fache erhöhen und unterstützen e-Antriebsstränge bei der Übertragung des hohen Drehmoments leistungsstarker Elektromotoren.
-
Durch die Verringerung von Anzahl und Größe bestimmter Komponenten können 3M™ Friction Shims dazu beitragen, dass die Leistungsdichte kleinerer Motoren beibehalten oder erhöht und so der geringe Bauraum optimal genutzt werden kann.
-
Sie können in Ihre Konstruktion von e-Antriebssträngen integriert oder als Schnelllösung eingesetzt werden.
Reibungserhöhung für klassische und moderne Antriebsstränge von Verbrennungsmotoren
Leistungssteigerung in Fahrzeugen mit Verbrennungs- und Hybridantrieb. 3M™ Friction Shims bieten eine bis zu 5-fache Steigerung de Reibwerts und ermöglichen so leistungsstärkere und effizientere Konstruktionen von Verbrennungsmotoren. Durch die Reduktion von Anzahl und Größe bestimmter Komponenten können sie dazu beitragen, dass kleinere Motoren ihre Leistungsdichte beibehalten oder sogar erhöhen.
-
3M™ Friction Shims erweitern die Designfreiheit und ermöglichen neue und einzigartige Konstruktionen, wie z. B.Pancake-Motoren (Scheibenläufermotoren).

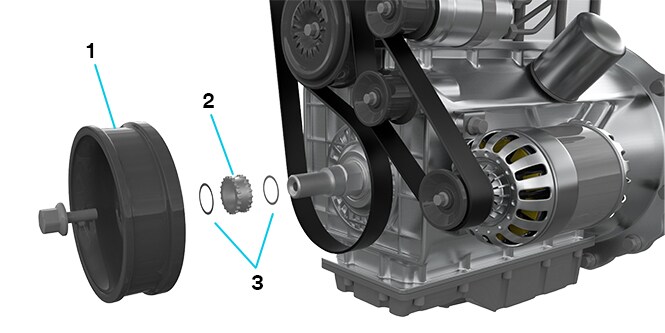

- Getriebe
- Pancake-Elektromotor
- 3M™ Friction Shims
- Verbrennungsmotor
-
Durch die Verbesserung der Drehmomentübertragung tragen Reibwerterhöhende Folien zur Leistungssteigerung bei, ohne dass eine kostspielige Neukonstruktion erforderlich ist.
- Dämpfer
- Kettenrad
- 3M™ Friction Shims
Vorteile auf einen Blick. Durch die Verwendung von 3M™ Friction Shims können Sie:
-
Kritische Verbindungen sichern
Den Haftreibungskoeffizienten bei Schraubverbindungen maximieren. Die Verbindungen in e-beschichteten Stahlfahrwerken, Batteriehalterungen, Aufhängungen und anderen Bereichen aufrechterhalten und verstärken. Scherkräften von großen und schweren Elektrofahrzeug-Batterien standhalten. Die Drehmomentübertragung verbessern, um den Antriebsstrang bei der Bewältigung des hohen Drehmoments leistungsstarker Elektromotoren zu unterstützen.
-
-
Die Konstruktion optimieren
- Höhere Belastungen ohne Änderung von Teilen oder Komponentengrößen bewältigen. Verbindungen mit ungleichen Oberflächen, wie Aluminium, kathodisch tauchlackiertem Stahl, lackierten Oberflächen und Oberflächen aus Verbundwerkstoffen verstärken. Designs für verschiedene Modelltypen standardisieren. Neue Designs wie Skateboard-Plattformen (im Fahrgestell von Elektrofahrzeugen) und Pancake-Motoren (in Elektromotoren) erschließen.
-
-
Gewicht beherrschen
- Komponenten durch Verwendung kleinerer Schrauben und Befestigungselemente verkleinern, um die gleichen oder bessere Ergebnisse zu erzielen. Die Leistungsdichte in kleinen Motoren erhöhen und geringen Bauraum optimal nutzen. Das Gewicht reduzieren und die Reichweite der Batterien von Elektro- und Hybridfahrzeugen erhöhen.
-
-
Nebengeräusche („NVH“) mindern
- Das Fahrgestell durch Dämpfung von Mikrobewegungen in Schraubverbindungen sichern und stabilisieren. Komfort und Erlebnis der Insassen verbessern.
-
Mit 3M™ Friction Shims die Reibung erhöhen und Schrauben verkleinern
Die folgende Studie stellt die modellierte Kraft (kN) verschiedener Schraubengrößen dar, welche für Schlupf in einem Autochassis notwendig ist. Der Schlupfpunkt ist definiert als eine Verschiebung von 0,02 mm oder mehr.
-
Kleinere Schrauben ohne Konstruktionsänderung

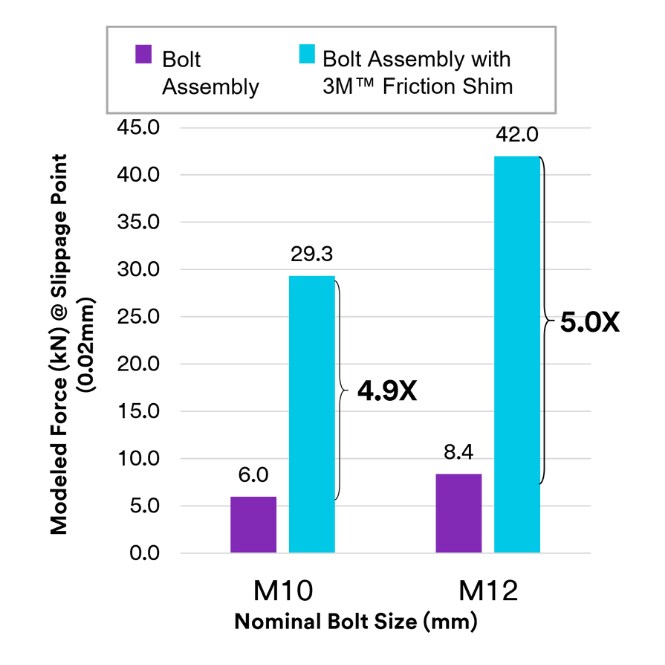

Im Vergleich der kleineren M10-Schraube mit der größeren M12-Schraube führte die Verwendung der größeren Schraube zu einem geringfügigen Anstieg der Kraft beim Schlupfpunkt um das 1,4-fache. Im Gegensatz dazu führte das Hinzufügen einer 3M™ Friction Shim zu der kleineren Schraube zu einer 4,9-fachen Steigerung im Vergleich mit der gleichen Schraube ohne reibwerterhöhenden Folie. Dadurch kann die Schraube einer wesentlich höheren Belastung standhalten, ohne dass konstruktive Änderungen erforderlich sind.
-
Konstruktion mit kleineren Verbindungen

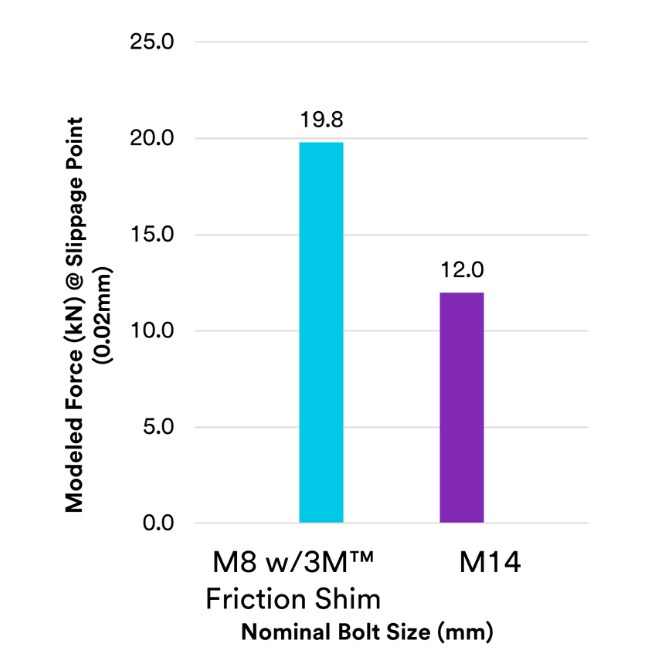

3M™ Friction Shims können dazu beitragen, dass kleine Schrauben die gleiche oder eine höhere Belastung aushalten als größere Schrauben. Die M8-Schraube mit reibwerterhöhender Folie wies eine Schlupfkraft von 19,8 kN auf und war damit größer als die 12,0 kN, die die weitaus größere M14-Schraube ohne reibwerterhöhender Folie aufwies.
-
-
Erfahren Sie mehr über 3M™ Friction Shims für die Automobilindustrie
-
Was sind Friction Shims und wie funktionieren sie?

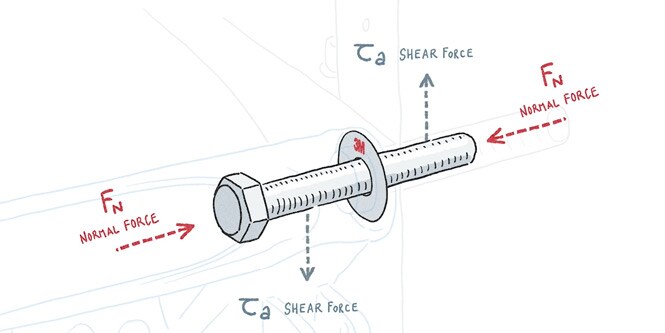

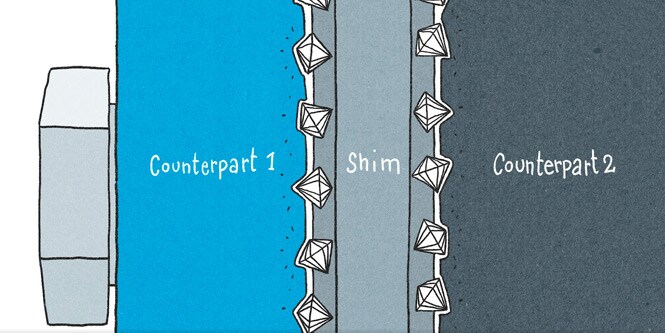

3M™ Friction Shims bestehen aus einem Stahlsubstrat mit Nickelbeschichtung, in welche Diamantpartikel zum Teil eingebettet sind. Wenn die Diamanten zwischen zwei verschiedenen Kontaktflächen in einer Schraubverbindung platziert und mit Druck angewendet werden, „fressen“ sie sich in jede Oberfläche, um eine Mikroformpassung zu erzeugen. Dies ermöglicht einen Haftreibungskoeffizienten, der bis zu 5x größer ist als bei einer herkömmlichen Schraubverbindung.
-
Welcher Haftreibungskoeffizient kann erreicht werden?
-
Der Haftreibungskoeffizient ist eine Systemeigenschaft. Sie wird von vielen Parametern innerhalb des gesamten Reibsystems beeinflusst, wie z. B. den Kontaktflächen aus verschiedenen Materialien, Oberflächenbehandlungen, Rauheit, Ebenheit, Umgebungsbedingungen und anderen. Unsere Tests haben ergeben, dass durch Hinzufügen einer 3M™ Friction Shim in eine Schraubverbindung der Haftreibungskoeffizient um bis zu einem Faktor 5 erhöht werden kann.

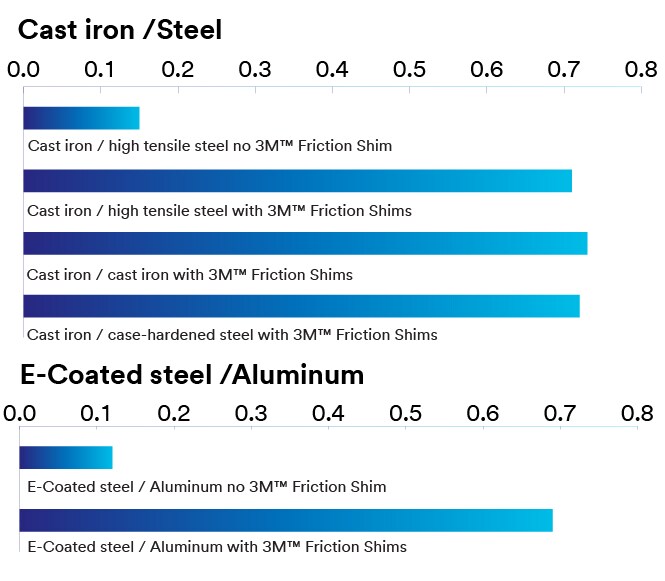

Die folgende Grafik zeigt Testergebnisse verschiedener Materialien mit und ohne 3M™ Friction Shims.
-
-
-
Mit welchen Kontaktmaterialien funktionieren sie?
3M™ Friction Shims funktionieren mit allen gängigen Metallen: Aluminium, Kohlenstoffstahl, Edelstahl, Gusseisen, Titan, Magnesium und andere. Sie funktionieren auch mit vielen Paarungen dieser Metalle. Wir haben auch spezielle Friction Shim Grades entwickelt, die ideal für e-beschichteten Stahl sind.
Reibwerterhöhende Folien funktionieren auch bei einer Vielzahl von nichtmetallischen Paarungsmaterialien, darunter Glasfasern und kohlefaserverstärkte Kunststoffe.
-
Wie können sie zur Standardisierung Ihres Designs beitragen?
3M™ Friction Shims tragen dazu bei, dass Konstruktionen höheren Belastungen und Scherkräften standhalten, ohne dass Teile oder Komponentengrößen geändert werden müssen. In der Automobilbranche beispielsweise ermöglicht dies standardisierte Designs für verschiedene Modelltypen. Darüber hinaus können Sie die Leistungsdichte in kleinen Motoren erhöhen, indem Sie Anzahl, Größe und Gewicht der Komponenten reduzieren und geringen Bauraum optimal nutzen.
-
Gibt es Lösungen für die Vormontage von 3M™ Friction Shims?
-
Lösungen für die Vorbefestigung von 3M™ Friction Shims
2D-Shims mit Laschen
Die Laschen am Innen- oder Außendurchmesser der Scheibe passen in die Nuten an den Kontaktflächen. Wenn Ihre Bauteile die erforderlichen Nuten aufweisen, ist dies die kostengünstigste Befestigungsmöglichkeit.3D-Clip Shims
Clips am Innen- oder Außendurchmesser der Friction Shims ermöglichen die Befestigung dort, wo Laschen nicht in Frage kommen. 3D Clip Shims sind ideal für Fahrgestellanwendungen.
-
-
Wie kann ich 3M™ Friction Shims als schnelle Lösung vor der Produktionsbeginn („SOP“) verwenden?
-
Drop-in-Reibungserhöhung für schnelle Problemlösungen
Das haben wir alle schon erlebt: Tests führen zu unvorhergesehenen Fehlerquoten, und Ihre wertvolle Konstruktion steht auf dem Spiel. Mit 3M™ Friction Shims können Sie kritische Schraubverbindungen verstärken und stabilisieren, ohne dass kostspielige Neukonstruktionen erforderlich sind. Ultradünne 3M™ Friction Shims passen in die meisten bestehenden technischen Toleranzen und ermöglichen eine schnelle, nahtlose Reibungserhöhung. Wir helfen Ihnen, das Unerwartete zu erwarten.
-
