3M Kaltschrumpf-Kabelzubehör: Kaltschrumpfschläuche für Mittel- und Hochspannungsnetze
Seit über 60 Jahren vertrauen Elektriker auf die innovativen Lösungen von 3M, die für mehr Sicherheit und höhere Produktivität sorgen.
Aus diesem Grund haben wir die Kaltschrumpftechnologie erfunden: Eine revolutionäre Alternative zu den herkömmlichen Kabelverbindungen und Kabelabschlüssen für Warmschrumpfschläuche, die schnell und mühelos ohne spezielle Ausrüstung oder Genehmigungen montiert werden können.
Zuverlässige Leistung, Installation und Versorgung.
3M™ Kaltschrumpf-Kabelzubehör für mittlere Spannungen.
Das 3M™ Kaltschrumpf-Kabelzubehör für mittlere Spannungen lässt sich schneller und einfacher montieren und ist dank der hochwertigen und umweltfreundlichen Dichtungen langfristig zuverlässig. Damit erzielen Sie eine bessere Effizienz und Leistung sowie erhebliche Kosteneinsparungen.
Lesen Sie weiter, um mehr über die nachweislichen Vorteile der Kaltschrumpftechnologie von den Menschen zu erfahren, die sie erfunden haben.
-

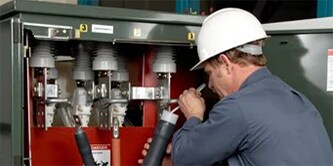

Einfache Installation und zuverlässige Leistung zum Abschluss Verschließen von Mittelspannungskabeln im Innen- und Außenraum.
Die 3M™ Kaltschrumpf-Kabelabschlüsse QT-II und QT-III sind aus vorgedehntem, zugfesten Silikon-Gummi-Harz und widerstehen dem Hi-K-Zugtest. Sie werden auf einem herausziehbaren Stützwendel geliefert. Wenn die Stützwendel nach dem Positionieren des Kabelabschlusses herausgezogen wird, schrumpft das Produkt zusammen und bildet dadurch eine wasserdichte Abdichtung.
-

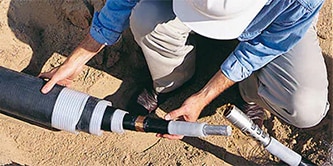

Unterschiedliche Kaltschrumpf-Spleiß-Lösungen aus Silikon für Stromkabel mit einer Nennspannung von 3,6/6(7,2) kV bis 20,8/36(42) kV.
- Eine elektrische Feldsteuerung und ein Faradayscher Käfig sind bereits im Isolierkörper integriert
- Die Montage erfordert keine Werkzeuge
-

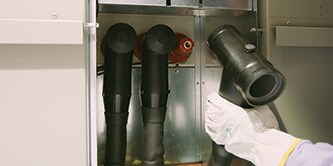

3M Trennbare Verbindungselemente werden für den Abschluss von einkernigen Stromkabeln aus Polymer mit einer Nennspannung von 6/10(12), 12/20(24) und 12/30(36)kV verwendet.
- EPDM-Material
- Verschiedene Größen von 25 bis 630 mm²
- Verschiedene Außenkonusbuchsen
-

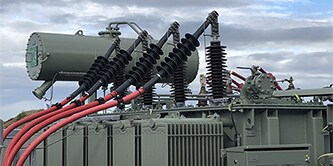

Kabelabschlüsse und Verbindungen für 69kV (IEEE)/72,5kV(IEC)-Anwendungen
3M Kaltschrumpf-Zubehör für Hochspannungsnetze lässt sich schnell und einfach montieren und verringert potenzielle Fehler durch manuelles Verschließen.
Die Kaltschrumpfhülse erzeugt nach der Montage eine dynamische, gegenüber der Umwelt sichere Druckabdichtung und elektrische Schnittstelle, ohne dass Dichtmittel, Adhäsive oder Schweißbrenner verwendet werden müssen.
Die effiziente Wissenschaft der Kaltschrumpftechnologie
-
-
Schnelle und einfache Montage in einem Schritt
- Montage in mindestens 1/3 weniger Zeit als beim Warmschrumpfen
- Keine besonderen Werkzeuge und kein zusätzlicher Aufwand erforderlich
- Einfache Montage in engen Räumen oder bei schlechtem Wetter
- Benutzerfreundlich und schnell erlernbar
Langfristige Zuverlässigkeit
- Die dynamische Dichtung, die sich je nach Temperatur und Last auf dem Kabel ausdehnt oder zusammenzieht
- Verlängert die Lebensdauer des Kabels und sorgt für exzellente elektrische Leistung
* Daten basieren auf Ausfalldaten aus den USA für in den USA produziertes 3M Kaltschrumpf-Kabelzubehör für mittlere Spannungen aus den Jahren 2009 bis 2012.
-
Darum ist Warmschrumpfen nicht die beste Wahl
-
Komplexere Montage
- Leistung hängt entscheidend von den Fähigkeiten des Monteurs ab
- Schweißbrenner und Genehmigung für Arbeiten in heißen Umgebungen erforderlich
- Höherer Zeitaufwand und höhere potenzielle Kosten
- Mögliche Außerbetriebnahme von Einrichtungen mit brennbaren Gasen für die Montage
Eingeschränkte Zuverlässigkeit
- Mittelspannungsspleiße sind nicht integriert, daher keine Tests in der Produktion möglich
- Statische Abdichtung, die sich nicht mit dem Kabel ausdehnt oder zusammenzieht. Damit können Lufträume zwischen dem Kabelzubehör und dem Kabel entstehen, was zu Ausfällen führen kann.
Möchten Sie mehr erfahren?
Klicken Sie hier, um mehr über unsere 3M Webinare für Versorgungsunternehmen zu erfahren. In diesen informieren Sie unsere Experten über verschiedene branchenrelevante Themen zur Energieverteilung und -übertragung.
- Neue Produkte und Lösungen zur Verbesserung Ihres Netzes
- Schulungswebinare
Melden Sie sich für künftige Webinare an und greifen Sie auf abrufbereite Aufzeichnungen vergangener Veranstaltungen zu.
Häufig gestellte Fragen zum Kaltschrumpfen
-
Was ist eine Kaltschrumpfhülse?
Eine Kaltschrumpfhülse ist ein gedehnter Schlauch aus Polymer (EPDM oder Silikon), dessen Dehnung durch einen Kern gehalten wird, der gleichzeitig für mechanische Stabilität sorgt. Wird der Kern entfernt, schrumpft der Schlauch bei Normaltemperatur. Im Gegensatz zum Warmschrumpfschlauch ist keine Wärme erforderlich – deshalb heißt das Verfahren KALTSCHRUMPFEN.
-
Wann wurde die Kaltschrumpfhülse erfunden?
Im Jahr 1971 entwickelte 3M die ersten vorgedehnten Kaltschrumpfhülse. Bis heute entwickelt 3M unterschiedliches Zubehör für Stromkabel für unterschiedliche Spannungsklassen.
-
Was sind die wichtigsten Vorteile von Kaltschrumpfzubehör für Stromkabel?
Einfache Montage und zuverlässige Leistung
- - keine Druckkraft erforderlich
- - keine Werkzeuge für die Montage erforderlich
- - geringes Risiko von Montagefehlern
Großer Einsatzbereich für ein einzelnes Zubehör
- - große Ergiebigkeit durch Kaltschrumpfausdehnung
- - Einsatz von Schraubverbindungen mit großem Einsatzbereich
Weniger Zeitaufwand und geringere Kosten für die Montage
Wartungsfreie Kabelabschlüsse für hohe Spannungen:
- - im Gegensatz zu Feuchtverschlüssen kein Leckagerisiko
Robustes Design:
- - Konstanter Innendruck: „lebende Dichtung“
Höherer Schnittstellendruck für bessere elektrische Leistung
