Ein komplettes Sortiment an Dynatel™ Ortungsgeräten, Punkt Markern und detektierbaren EMS Wegmarkierungsbändern
Hier finden Sie eine große Auswahl an Ortungsgeräten, Punktmarkierungen und Wegmarkierungsbändern. Lösungen für die Wartung und Rückverfolgbarkeit bei der Ortung von Kabeln, Rohren und unterirdischen Anlagen.

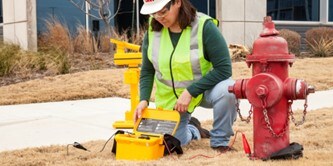

3M™ Dynatel™ Ortungsgeräte der Serie XE ermöglichen die schnelle Ortung von unterirdischen Anlagen. Sie sind mit drahtlosen Bluetooth®-Empfängern ausgestattet und verfügen über eine verbesserte Software sowie GPS-Funktionen. Alle Modelle sind als vollständige Sets mit Sender sowie als eigenständige Ortungsgeräte erhältlich.

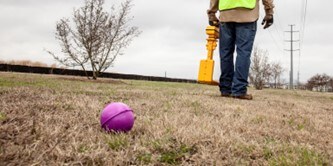

Anders als Umgebungsmerkmale, Karten oder andere Methoden zum Aufzeichnen eines genauen Standorts sind 3m™ EMS Punkt Marker ein Orientierungspunkt, auf den Sie sich verlassen können. Sie können vor Ort auf alle Informationen über ein 3M™ Dynatel™ iD-fähiges Ortungsgerät zugreifen oder, indem Sie diese Hochladen und mit Ihrem GIS-System verwenden.

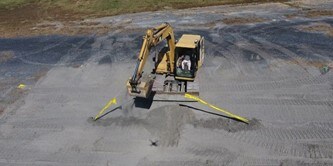

Das 3M™ EMS Warnmarkierungsband der Serie 7900-XT und das Gefahrenwarnband der Serie 7900 stellen nahezu wartungsfreie Lösungen für die Markierung und Ortung des Verlaufs von unterirdischen Kunststoffrohren und Leitungen dar. Zusammen ermöglichen sie es, Probleme und Kosten bei Kennadern und Teststationen zu vermeiden.

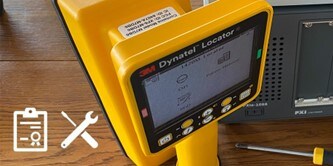

3M™ Dynatel™ Ortungsgeräte Wartung in Europa, Nahost und Afrika. Unsere Partner Communication Line in Belgien ist für die zentrale Bearbeitung aller Kalibrierungs- und Wartungsanfragen für 3M™ Dynatel Ortungsgeräte in EMEA zuständig. Klicken Sie hier, um sich anzumelden oder mehr zu erfahren.
Ein schnelles, einfaches und zuverlässiges System, das präzise und einheitliche Ergebnisse liefert, ist für die effiziente Ortung unerlässlich. Hier kommen die Lösungen des 3M™ Ortungs- und Markierungssystems ins Spiel.
3M™ Dynatel™ ist seit mehr als 50 Jahren ein wichtiger Akteur für Ortungs- und Markierungslösungen und entwickelt innovative Lösungen für die Erkennung von Gittern.
3M Ortungs- und Markierungsprodukte dienen der ORTUNG und IDENTIFIZIERUNG unterirdischer Netze, z. B. Strom-, Gas-, Wasser- und Telekommunikationsanlagen, einschließlich nichtmetallischer Netze.
Bei der Ortung von unterirdischen Kabeln und Rohren mit dem 3M™ Ortungsgerät wird mit einem 3M™ Sender, der auf eine bestimmte Frequenz eingestellt ist, ein aktives Signal an die Kabel und Rohre angelegt und dieses Signal dann mit dem 3M™ Ortungsgerät erfasst.
Es gibt drei grundsätzliche Möglichkeiten, ein Signal mit dem 3M™ Sender anzulegen:
Methode mit Direktanschluss: Das Direktanschlusskabel wird an den Sender angeschlossen. Der rote Leier des Direktanschlusskabels wird mit dem Kabel oder Rohr verbunden und der schwarze Leiter mit dem Erdspieß. Dyna-Coupler-Methode: Der Dyna-Coupler wird mit dem Verbindungskabel an den Sender angeschlossen. Der Dyna-Coupler wird um das Kabel geklemmt und induziert ein Signal auf dem Rohr oder Kabel. Induktionsmethode: Es werden keine Verbindungen mit dem Sender hergestellt. Der Sender wird mit einer gewählten Hochfrequenz oben auf den Weg gesetzt. Der Sender erzeugt elektromagnetische Wellen, die in den Boden eindringen und mit das Kabel oder Rohr gekoppelt werden.
Die maximale Tiefe für das 3M™ EMS Detektierbare Wegmarkierungsband beträgt 1,2 Meter. Für die Warnfunktion wird das Band in der Regel deutlich näher an der Oberfläche verlegt, um sicherzustellen, dass es detektiert werden kann und weitere Schäden an den unterirdischen Anlagen verhindert werden.
Die verschiedenen Farben stehen für unterschiedliche Versorgungsanlagen in der unterirdischen Infrastruktur.
Die Tabelle gibt einen Überblick darüber. Ein gelber EMS-Marker steht für die Gasversorgung und ein orangefarbener EMS für Telekommunikation.
Die Farbcodes wurden nicht von 3M™ ausgewählt und festgelegt, sondern sind globale Vorgaben der APWA, der American Public Works Association und der ANSI-Norm Z535.1 für die Festlegung von Sicherheitsfarben.
| Farbcodierung | Versorgung | Frequenz |
|---|---|---|
| Violett | Allgemeine Anwendung | 66,35 kHz |
| Schwarz/Orange | CATV | 77,0 kHz |
| Gelb | Gas | 83,0 kHz |
| Orange | Telekommunikation | 101,4 kHz |
| Grün | Abwasser | 121,6 kHz |
| Blau | Wasser | 145,7 kHz |
| Rot | Strom CE | 134,0 kHz |
| Rot | Strom | 169,8 kHz |
Filter
3M™ Dynatel™ Ortungsgerät 7420XE EMS/ID, Marker/Wegmarkierung, 1 pro Packung
3M Katalognummer
7100213472
Vorherige 3M Katalognummer
80000219198
UPC
00638060291238
Alternative ID
7420XEID
3M™ Dynatel™ Ortungsgerät 1420XE EMS/ID, Marker, 1 pro Packung
3M Katalognummer
B00011073
UPC
00638060291214
